Jak działają przerzutki w rowerze?

Przerzutki w rowerze działają przez boczne przesuwanie łańcucha między zębatkami o różnych rozmiarach, co natychmiast zmienia przełożenie i pozwala dobrać wygodną kadencję do terenu [1][2]. Przerzutka tylna przemieszcza łańcuch po kasecie, a przerzutka przednia przerzuca go między tarczami mechanizmu korbowego, razem tworząc pełny zakres biegów [2][3][4]. W układach mechanicznych zmianę inicjuje manetka i linka, a w systemach elektronicznych precyzję zapewnia silnik lub aktuator bez udziału linki stalowej [2][5].

Co to jest przerzutka i po co ją stosujemy?

Przerzutka to element napędu, który zmienia przełożenia poprzez poprzeczne przesuwanie łańcucha względem zębatek [1][4]. Dzięki wielu zębatkom pracującym ze wspólnym łańcuchem rower z przerzutkami umożliwia szeroki wybór przełożeń, co poprawia efektywność wykorzystania siły nóg i komfort jazdy w zróżnicowanym terenie [1][3][4].

Jak powstaje zmiana przełożenia?

Podstawą jest wymuszenie poprzecznego ruchu łańcucha tak, aby został on poprowadzony pod odpowiednim kątem. W tej pozycji łańcuch może opaść z aktualnej zębatki i wejść na sąsiednią, co skutkuje innym przełożeniem [6][7]. Zmianę wspierają specjalne rampy i profilowane zęby na zębatkach, które ułatwiają łańcuchowi wspinanie się lub zrzut na kolejną koronę [8]. Górne kółko przerzutki tylnej ustawia łańcuch dokładnie naprzeciw wybranej zębatki, a dolne napina dolny odcinek łańcucha, stabilizując pracę napędu [2][9]. Najpłynniejsza zmiana biegów zachodzi, gdy łańcuch nie jest nadmiernie obciążony naciskiem na pedały [8][6].

Jak działa klasyczna mechaniczna przerzutka?

W układzie mechanicznym manetka zwiększa lub zmniejsza napięcie linki, co przesuwa przerzutkę w bok względem kasety lub tarcz. Po zwolnieniu napięcia mechanizm cofa sprężyna powrotna, przywracając równowagę układu [1][2][10]. Precyzję i lekkość działania determinują jakość prowadzenia linki w pancerzu oraz właściwe napięcie ustawione podczas regulacji [1][2][10].

Jak działają systemy elektroniczne i bezprzewodowe?

W systemach elektronicznych sygnał z manetki uruchamia silnik lub aktuator, który dokładnie przestawia przerzutkę bez użycia stalowej linki [2][5]. W wersjach bezprzewodowych komendy są przesyłane radiowo, a każda przerzutka ma własny akumulator i moduł odbiornika, co upraszcza prowadzenie przewodów. Takie sterowanie zwiększa powtarzalność i dokładność zmiany biegów oraz ogranicza wpływ jakości prowadzenia linki na rezultat zmiany [2][5].

Z czego składa się typowy napęd z przerzutkami?

Pełny układ obejmuje łańcuch, kasetę lub wolnobieg, tarcze mechanizmu korbowego, manetki, linki i pancerze w systemach mechanicznych albo moduły elektroniczne w systemach sterowanych oraz same przerzutki [2][4]. Manetka jest elementem inicjującym zmianę, a linka i pancerz przekazują ruch w układach mechanicznych [1][2][10].

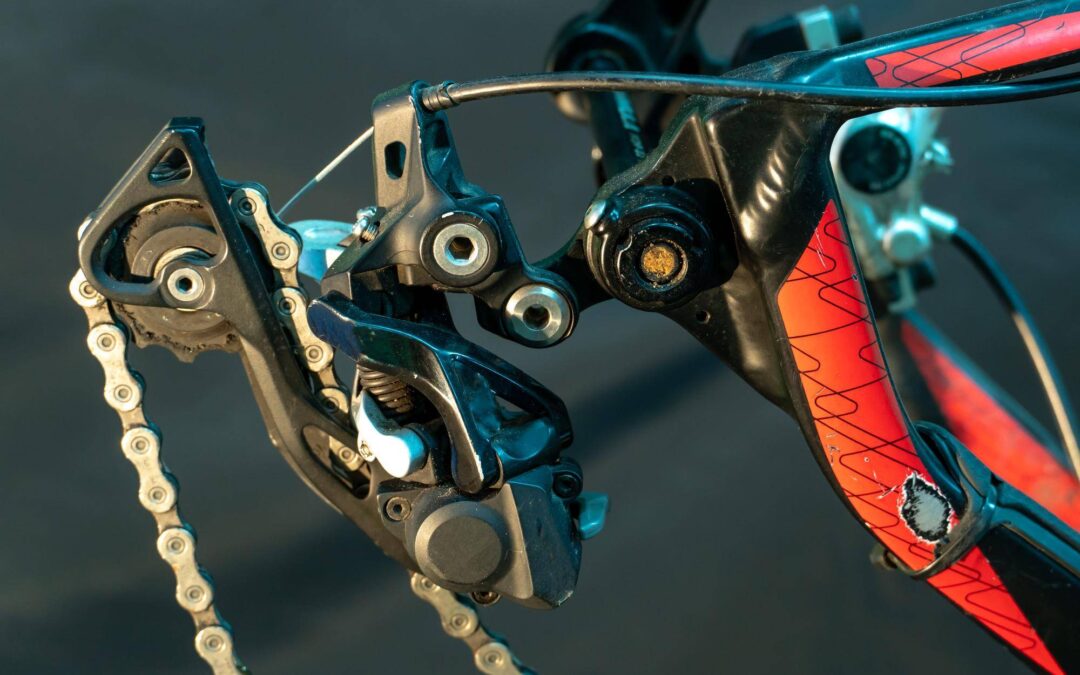

Przerzutka tylna składa się z korpusu z przegubem paralelogramowym, wózka i dwóch kółek, sprężyny powrotnej oraz śrub regulacyjnych, w tym śruby B-Tension [2][9]. Przerzutka przednia ma obejmę lub mocowanie do ramy, płytki prowadzące łańcuch, ograniczniki ruchu i punkt mocowania linki [7]. Śruby ograniczające definiują skrajne położenia, a B-Tension ustala odległość górnego kółka od kasety [9].

Co robi przerzutka tylna, a co przednia?

Przerzutka tylna zmienia położenie łańcucha na kolejnych koronach kasety, odpowiadając za drobne korekty przełożenia i szybkie dostosowanie oporu [2][3][4]. Im większa tylna zębatka, tym lżejsze przełożenie, a im mniejsza, tym cięższe [2][4]. Przerzutka przednia przerzuca łańcuch między tarczami i zmienia ogólny zakres napędu, natomiast tylna precyzyjnie dostraja ten zakres w małych krokach [3][4]. W klasycznych układach przednia przerzutka obsługuje zwykle 2 lub 3 tarcze, a tylna wiele przełożeń na kasecie. Tylna przerzutka posiada dwa kółka, z których jedno prowadzi łańcuch, a drugie utrzymuje właściwe napięcie [2][3][4][2][9].

Od czego zależy precyzja i płynność zmiany biegów?

Na jakość zmiany wpływa zgodność manetki, przerzutki i liczby rzędów kasety oraz dopasowanie skoku linki do indeksacji, co warunkuje ustawienie łańcucha dokładnie naprzeciw wybranej zębatki [2][9]. W systemach mechanicznych kluczowe są właściwe napięcie linki i stan pancerzy, natomiast śruby ograniczające chronią przed spadaniem łańcucha poza skrajne koronki lub tarcze [1][2][10][9][7]. Śruba B-Tension ustala dystans górnego kółka od kasety, co bezpośrednio wpływa na płynność i precyzję pracy [9]. Dodatkowo łańcuch powinien być tylko częściowo dociążony w momencie zmiany, ponieważ nadmierny nacisk na pedały utrudnia płynne przejście łańcucha na nową zębatkę [8][6]. W systemach elektronicznych ruch jest sterowany silnikiem, dzięki czemu rezultat mniej zależy od jakości prowadzenia linki i jest bardziej powtarzalny [2][5].

Jak ustawić i dbać o zakres ruchu przerzutki?

Prawidłowo wyregulowane ograniczniki wyznaczają bezpieczne skrajne pozycje, eliminując ryzyko zrzucenia łańcucha poza najmniejszą lub największą zębatkę czy tarczę [9][7]. Ustawienie śruby B-Tension decyduje o odległości górnego kółka od kasety i wspiera płynne wskakiwanie łańcucha na sąsiednie koronki [9]. W układach mechanicznych odpowiednie napięcie linki oraz sprawne prowadzenie w pancerzach dopełniają regulacji, zapewniając precyzyjne działanie całego mechanizmu [2][10].

Na czym polegają napędy 1x i jak zmieniają działanie przerzutek?

W napędach 1x rezygnuje się z przedniej przerzutki, a pełny zakres przełożeń realizuje wyłącznie przerzutka tylna współpracująca z szerokozakresową kasetą [4]. Rozwiązania elektroniczne i bezprzewodowe dodatkowo upraszczają prowadzenie kabli i zwiększają powtarzalność zmiany, co ułatwia utrzymanie wysokiej jakości pracy w napędach z szerokim zakresem [2][5].

Ile biegów i elementów może obsługiwać napęd?

Przerzutka tylna pracuje z wieloma koronami kasety, a przerzutka przednia w układach klasycznych z 2 lub 3 tarczami [3][4]. Liczba dostępnych biegów i dokładność indeksacji wymagają dopasowania manetek, skoku linki oraz przerzutek do liczby rzędów kasety, ponieważ to zgranie elementów decyduje o tym, czy łańcuch ustawia się w osi wybranej zębatki [2][9].

Dlaczego dobra technika zmiany biegów ma znaczenie?

Zmiana biegów odbywa się najsprawniej, gdy łańcuch nie jest nadmiernie dociążony. Lżejszy nacisk na pedały pozwala rampom i profilowanym zębom szybciej przyjąć łańcuch na sąsiednią koronę, co minimalizuje opór i skraca czas zmiany [8][6][8]. Zasadniczo lżejsze przełożenia sprzyjają pokonywaniu większego oporu, a cięższe wykorzystywane są przy wyższych prędkościach, co wynika z relacji między wielkością tylnej zębatki a uzyskiwanym oporem [2][4].
